부품 재질
|
부품명 |
재료 |
|
아이 스크류 |
CS |
|
보닛 |
ASTM A351 CF8 |
|
너트 |
ASTM A194 8 |
|
마개 |
ASTM A193 B8 |
|
틈 메우는 물건 |
PTFE |
|
나사 |
ASTM A193 B8 |
|
멍에 |
ASTM A351 CF8 |
|
힌지핀 |
ASTM A351 CF8 |
|
돌쩌귀 |
ASTM A351 CF8 |
|
디스크 와셔 |
CS |
|
고정 너트 |
ASTM A194 8 |
|
코터핀 |
봄 여름 시즌 |
|
디스크 |
ASTM A351 CF8 |
|
좌석 |
SS304 |
|
몸 |
ASTM A351 CF8 |
참조 표준
|
디자인 표준 |
DIN 3356 |
|
대면하다 |
DIN 3202 |
|
플랜지 상세 |
EN 1090-1 |
|
INSP. & 시험 |
API598 |
|
적당한 온도 |
-29~425도 |
|
적합한 미디어 |
물/증기/기름 |
기술 사양
- 표준 포트
- ASME B16.34에 따른 온도 및 압력
- 단일-방향 설계
테스트 압력
|
정수압 |
공기 |
|
|
몸 |
좌석 및 뒷좌석 |
좌석 |
|
2.4 |
1.8 |
6 |
제품개요
TRLAN DN40 PN16 플랜지 볼 밸브는 산업용{2}}등급 304 스테인리스강(ASTM A351 CF8) 유체 제어 밸브로, 내식성(물, 약산, 오일) 및 1.6MPa 압력 호환성을 위해 설계되었습니다. 견고한-밀봉 디스크/시트, PTFE 개스킷 및 고강도 패스너를 갖춘 이 제품은 안정적인 밀봉과 내구성을 보장합니다. 쉬운 설치를 위한 표준 DN40 플랜지 연결과 유지 관리 접근을 위한 볼트 체결식 보닛을 갖춘 이 밸브는 화학, 수처리, 오일 및 가스 배관 시스템에 대해 견고하고 규정을 준수하는 성능을 제공합니다.
밸브의 세부 사항
보닛 및 패스너 영역
보닛은 고온/고압-등급 스터드와 너트로 본체에 고정되어 있으며 안정적인 밀봉을 위해 PTFE 개스킷과 함께 사용됩니다. 보닛의 304 스테인리스 스틸(CF8) 재질은 본체의 내식성과 일치하여 다양한 매체와 호환됩니다.

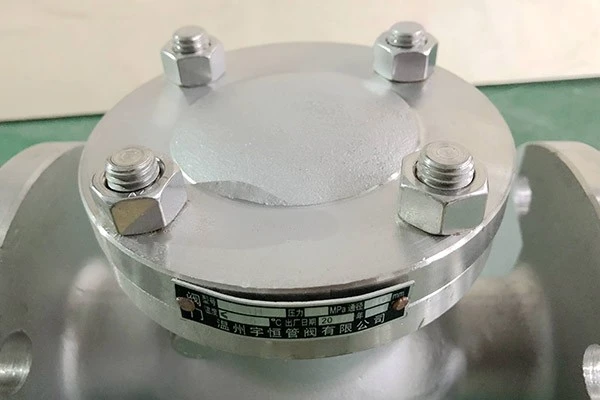

보닛 및 명판 부분
명판에는 현장 상태 검증을 위한 주요 사양(예: 1.6MPa 압력, 온도 범위)이-명확하게 표시되어 있습니다. 보닛의 플랜지-스타일 디자인 + 멀티-볼트 체결로 밀봉 안정성이 크게 향상되는 동시에 유지보수를 위한 분해가 용이합니다.
플랜지 및 디스크 영역
플랜지는 표준 DN40 크기를 따르므로 범용 배관과의 호환성을 보장합니다. 디스크와 시트(둘 다 스테인리스 스틸)는 내마모성과 긴 사용 수명을 위해 단단한{2}} 밀봉 구조를 형성합니다. 304 스테인레스 스틸은 물이나 약산과 같은 유체에 대한 내식성을 제공합니다.
바디 마킹 영역
본체는 명확한 표시(DN40, PN16, CF8)로 주조되어 즉각적인 매개변수 확인이 가능합니다. 단조/주조를 통해 제작된 304 스테인리스강 본체는 표면에 결함이 없으며{5}} 산업용 응용 분야에 안정적인 내압성과 내식성을 제공합니다.
인증
- 품질경영시스템 인증서|환경경영시스템 인증서|산업안전보건경영시스템 인증서
- 공식 API 모노그램을 사용할 수 있는 권한 증명서|API-6D|API 사양 Q1®
- 적합성 확인|ICR/VC/HM241090
- EAC
- SIL 기능안전 인증서|EN60079|GB/T3836|ISO17292|API6D|API608|API609|API600|API603|API602|DIN3352|DIN3356|DIN3357|DIN3354|EN10434|EN1984|EN13709|EN593|EN3356|GB/T 12234|GB/T 12235|GB/T 12236|GB/T 12237|GB/T 12238|BS1873|BS1868|BS5351
- EU 대표 계약
- II2 G EX DIIC T1
- 실용신안 특허증
