단조 강철 게이트 밸브

부품명	재료
선	ASTM A276 410
글랜드 플랜지	ASTM A105N
글랜드 너트	ASTM A194 Gr.2H
글랜드 아이볼트	ASTM A193 Gr.B7
손 휠 너트	ASTM A29-1035
손 바퀴	가단성 철
스템 너트	ASTM A276-410
보닛	ASTM A105N
포장	석묵
보닛 볼트	ASTM A193 Gr.B7
틈 메우는 물건	유연한 흑연/304
줄기	ASTM A276 410
웨지 디스크	ASTM A182 F6a
좌석	ASTM A182 F6a+STL
몸	ASTM A105N

• 표준 포트
• ASME B16.34에 따른 온도 및 압력
• MSS SP-25에 ACC 표시;
• 단일-방향 설계

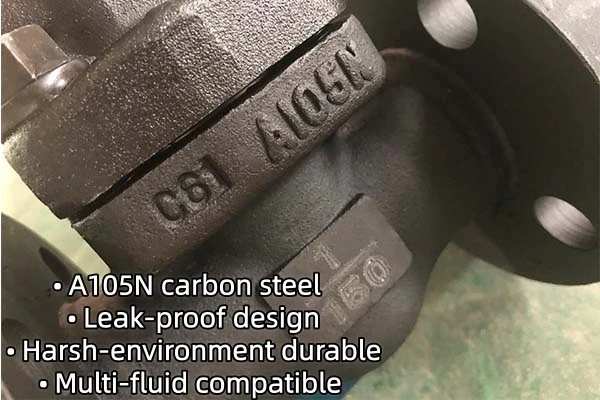

단조 강철 구조:ASTM A105N 단조 탄소강으로 제작된 본체/보닛은 클래스 150 압력 등급에 대한 높은 강도와 ​​신뢰성을 보장합니다.

API 602 준수:API 602 및 API 598 표준에 따라 설계 및 테스트되었으며 물, 증기 및 석유 서비스에 대한 산업 요구 사항을 충족합니다.

강화된 F6a 시트 및 웨지:스테인레스 스틸 밀봉 표면은 탁월한 내마모성과 긴 사용 수명을 제공합니다.

고온-밀봉:흑연 패킹과 개스킷은 포화 및 과열 증기 응용 분야에 대해 최대 425도까지 안정적인 밀봉을 보장합니다.

ASME B16.5 RF 플랜지:쉬운 설치 및 표준 배관 시스템과의 호환성을 위한 RF 플랜지 연결.

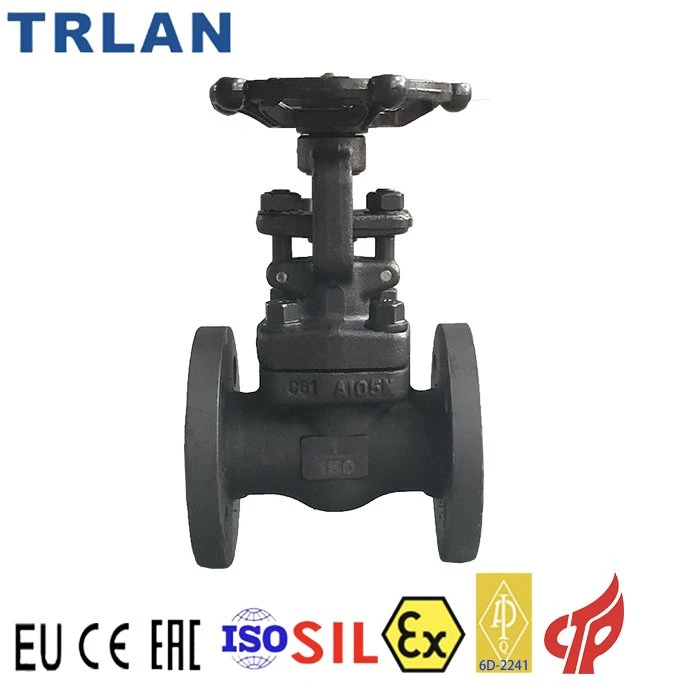

이 단조 강철 게이트 밸브는 1"(1인치) 구경, 클래스 150 압력 등급을 갖춘 정밀{0}}공학 산업용 부품이며 ASTM A105N 탄소강으로 제작된 주요 구조 부품(밸브 몸체, 보닛, 글랜드 플랜지)으로 뛰어난 내구성과 압력 지지력을 제공합니다.{5}}핸드휠 조립, 볼트 조립, 플랜지 구성 요소 및 밸브 본체를 포함하는 상단-~-모듈식 구조로 설계되어 안정적인 밀봉 기능을 제공합니다. 성능, 손쉬운 작동 및 유지보수가 가능하며 다양한 산업용 유체와 호환됩니다. 열악한 작업 환경에 적합한 이 밸브는 안정적이고 효율적인 유체 흐름 제어를 보장하여 산업용 파이프라인 시스템의 핵심 작동 요구 사항을 충족합니다.

핸드휠 어셈블리(상부 부품)



이 1-인치 클래스 150 밸브의 기본 작동 부품인 핸드휠 어셈블리는-정확한 수동 제어를 위해 제작되었습니다. 가단성 철제 핸드휠과 ASTM A29-1035 너트가 특징이며 밸브의 크기와 압력 등급에 완벽하게 일치합니다. 가단성 철은 뛰어난 인성과 충격 저항성을 제공하며 인체공학적 그립으로 작업자의 피로를 줄여줍니다. 정밀 나사형 너트는 핸드휠을 스템에 단단히 고정하여 변형 없이 마모와 반복 토크를 방지하여 안정적이고 신뢰할 수 있는 흐름 제어를 보장합니다.

볼트 조립체(상부-중간 구성요소)



핸드휠 어셈블리 아래에 위치한 이 볼트 세트는 1-인치 클래스 150 산업용 게이트 밸브용으로 설계되어 A105N 보닛, 본체 및 글랜드 사이의 누출 방지 조인트를 보호합니다. 모든 패스너는 고강도 및 내식성을 위해 열처리된 ASTM A193 Gr.B7 강철을 사용하여 클래스 150 압력에 적합한 균형 잡힌 조임력을 제공합니다. 일치하는 글랜드 아이 볼트는 설치 및 유지 관리 중에 상부 부품의 안전한 리프팅을 지원하여 1인치 밸브의 구조 및 일일 서비스 요구 사항에 적합합니다.

플랜지 부품(중간 부품)



볼트와 플랜지 게이트 밸브 본체 사이에 위치한 글랜드 플랜지는 1인치 클래스 150 밸브용으로 맞춤 설계되었습니다. ASTM A105N 탄소강으로 제작되어 본체 재질과 일치하며 글랜드와 보닛 사이의 안정적인 연결을 보장하고 클래스 150 작동 압력에 완벽하게 적응합니다. 정확한 치수로 정밀하게 단조된 이 플랜지는 균일한 압력 분포와 강력한 변형 저항을 제공합니다. 이 A105N 1인치 밸브는 여러 산업 매체에 적합하며 혹독한 조건에서도 안정적인 성능을 유지합니다.

밸브바디(하부/주요구성품)



이 1-인치 밸브의 핵심 구성요소인 A105N 게이트 밸브 DIN 표준 본체는 클래스 150 압력 서비스용으로 제작된 고급-등급 ASTM A105N 탄소강을 사용합니다. 주요 내부 부품을 수용하고 안정적인 매체 제어를 위한 부드럽고 낮은 저항 흐름 경로를 갖추고 있습니다.{9}} A105N 강철은 정격 조건에서 탁월한 내압성과 안정적인 장기 성능을 보장합니다. F6a 스테인리스 스틸 웨지와 시트가 결합되어 단단히 밀봉됩니다. 우수한 가공성은 신체가 복잡하고 가혹한 산업 작업 환경에서도 안정적으로 작동할 수 있게 해줍니다.
